Der vernetzte Bierkasten
#Coding#Make#RaspberryPiDas Internet der Dinge ist der Joker im Bullshit Bingo. Um mit der Zeit zu gehen möchte ich einen Bierkasten in das Internet der Dinge bringen.
Doch was genau macht einen vernetzten Bierkasten aus? Das Europäische Parlament definiert ein Gerät im Internet der Dinge als
“Physisches Objekt, dass in der Lage ist seine Umgebung zu erfassen oder auf sie einzuwirken und mit anderen Maschinen zu kommunizieren”. [1]
Mein Bierkasten soll seine Umgebung wahrnehmen indem er erkennt, welche Flasche in ihm noch gefüllt und welche Flasche bereits leer ist. Zusätzlich soll diese Information über eine Web-Api von anderen Geräten ausgelesen und zum Beispiel auf dem Smartphone grafisch dargestellt werden.
Im folgenden Text werden alle notwendigen Schritte zur Umsetzung des Projektes durchlaufen.
Die Füllstanderkennung
Wie kann ein Bierkasten eigentlich erkennen, welche Flasche noch voll und welche schon leer ist?
Da ich zum Zeitpunkt der Entwicklung noch ein Schüler war, habe ich mich für die einfachste Lösung entschieden: Der Unterscheidung zwischen einer vollen oder leeren Flasche durch die Gewichtskraft. Eine leere Bierflasche wiegt ungefähr 350 Gramm und eine volle Bierflasche zirka 850 Gramm. Dementsprechend wird ein Drucktaster benötigt, welcher zwischen einer Kraft von 4 und 8 Newton auslöst. Da diese Anforderung sehr speziell ist und sich in 20 facher Ausführung durchaus auf den Geldbeutel schlägt fiel die Entscheidung auf eine Lösung Marke Eigenbau.

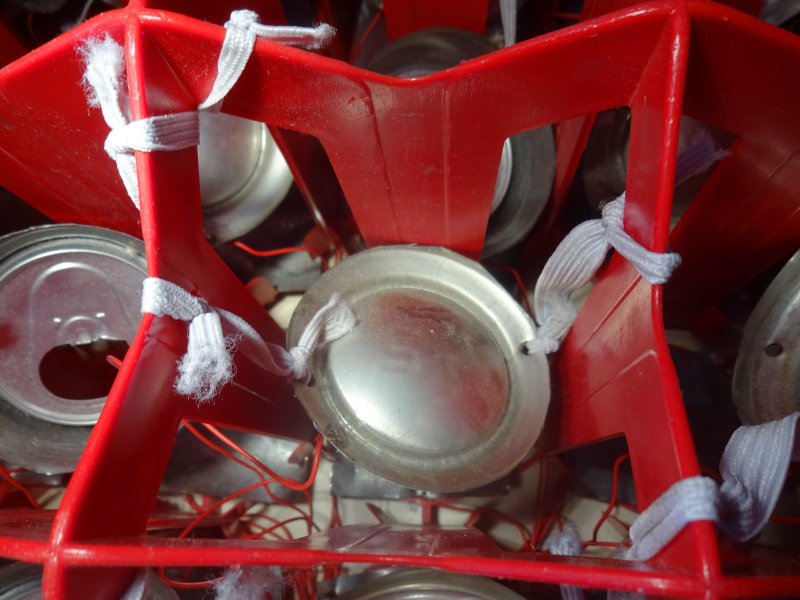

Die 20 Drucktaster habe ich aus 10 leeren Bierdosen selber gebaut. Ein Taster besteht jeweils aus 3 Elementen:
- einer elektrisch leitfähigen Grundplatte aus dem Mantel einer Bierdose.
- einem beweglichen und elektrisch leitfähigen Element aus dem Boden oder Deckel einer Bierdose.
- zwei Gummibänder zur Fixierung des beweglichen Elementes.
Je nach dem Gewicht der Bierflasche wird über das bewegliche Element und die Grundplatte ein Stromkreis geschlossen oder nicht.

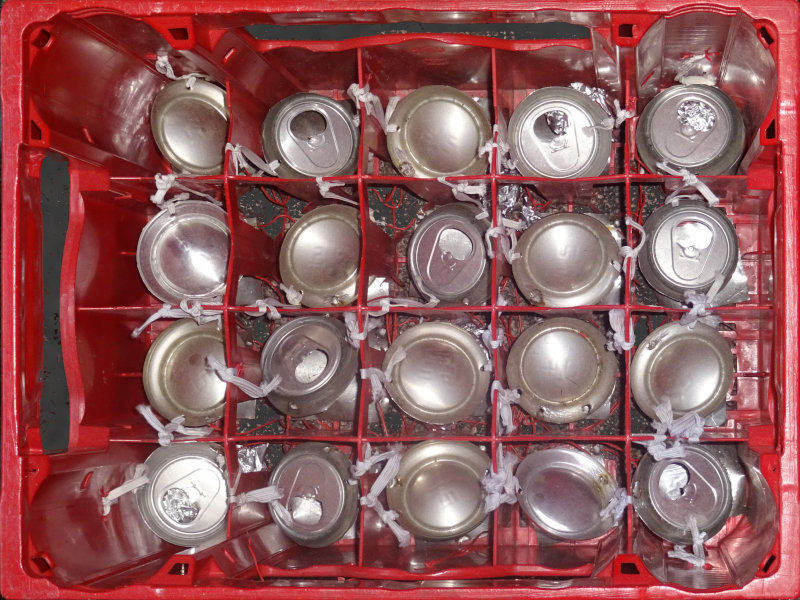

Die Ober- und Unterseiten der Bierdosen werden abgetrennt und anschließend abgeschliffen um eventuelle Verschmutzungen welche die elektrische Leitfähigkeit einschränken zu entfernen. Danach werden die 20 Taster in den Bierkasten eingebaut.

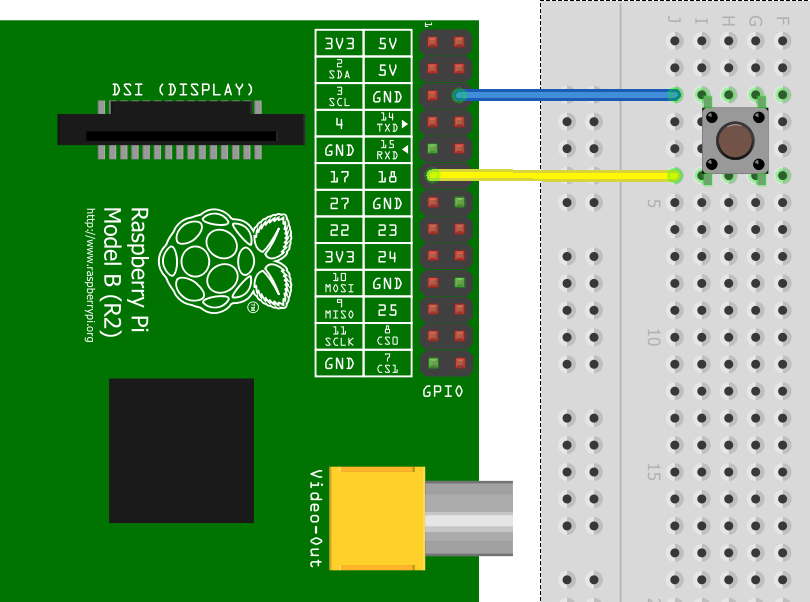

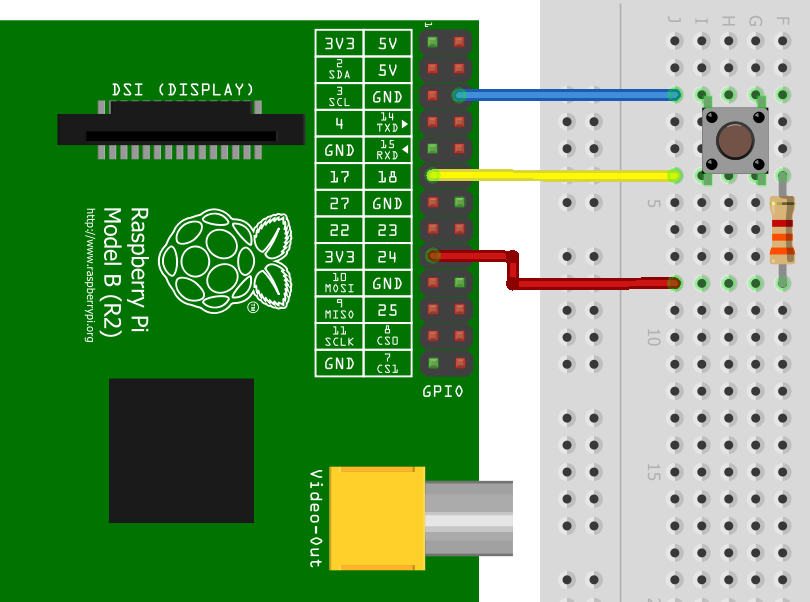

Die Taster werden von einem Raspberry Pi ausgelesen. Um möglichst wenig Hardware zu verbrauchen soll jeder Taster direkt zwischen dem Datenkabel (auf Eingang geschalteter GPIO) und der Masse geschaltet werden. Diese Schaltung ist auf dem linken Bild dargestellt. In dieser Schaltung liegt bei geschlossenem Taster an dem Datenkabel eine sichere Null an. Bei einem geöffneten Schalter befindet sich der Eingang allerdings in einem schwebendem Zustand. Um dies zu vermeiden wird der Eingang durch eine Verbindung zwischen dem Eingang und der Stromquelle mit einem zwischengeschalteten Widerstand permanent auf 1 (High) gezogen.
Um externe Pullup Widerstände zu vermeiden werden die internen Pullup Widerstände des Raspberry Pi verwendet. Das folgende Codebeispiel demonstriert, wie diese zugeschaltet werden:
import RPi.GPIO as gpio
import time
gpio.setmode(gpio.BCM)
pin = 4
gpio.setup(pin, gpio.IN, pud_up_down=gpio.PUDUP)
try:
while True:
print("Pin {} : {}".format(pin, gpio.input(pin)))
time.sleep(1)
except KeyboardInterrupt:
pass
finally:
gpio.cleanup()Somit kann ein einzelner Button ausgelesen werden. Der Bierkasten hat jedoch 20 Flaschen und benötigt dem entsprechend auch die selbe Anzahl an Tastern. Durch den 26 Pin P1 Header des Raspberry Pi werden insgesamt 17 GPIOs welche als Eingänge geschaltet werden exponiert.
Es gibt verschiedene Möglichkeiten, zusätzliche Eingänge an dem Single Board Computer zu nutzen. Zum einen gibt es sogenannte Port-Expander, die über ein Bussystem mit dem Raspberry Pi verbunden werden. Beispielsweise kann der MCP23017 über I2C angeschlossen werden und so bis zu 16 Eingänge auslesen.
Zum anderen werden ab der Revision 2.0 des Raspberry Pi vier weitere GPIOs über den P5 Header bereitgestellt. Dieser hat von oben gesehen das folgende Layout:

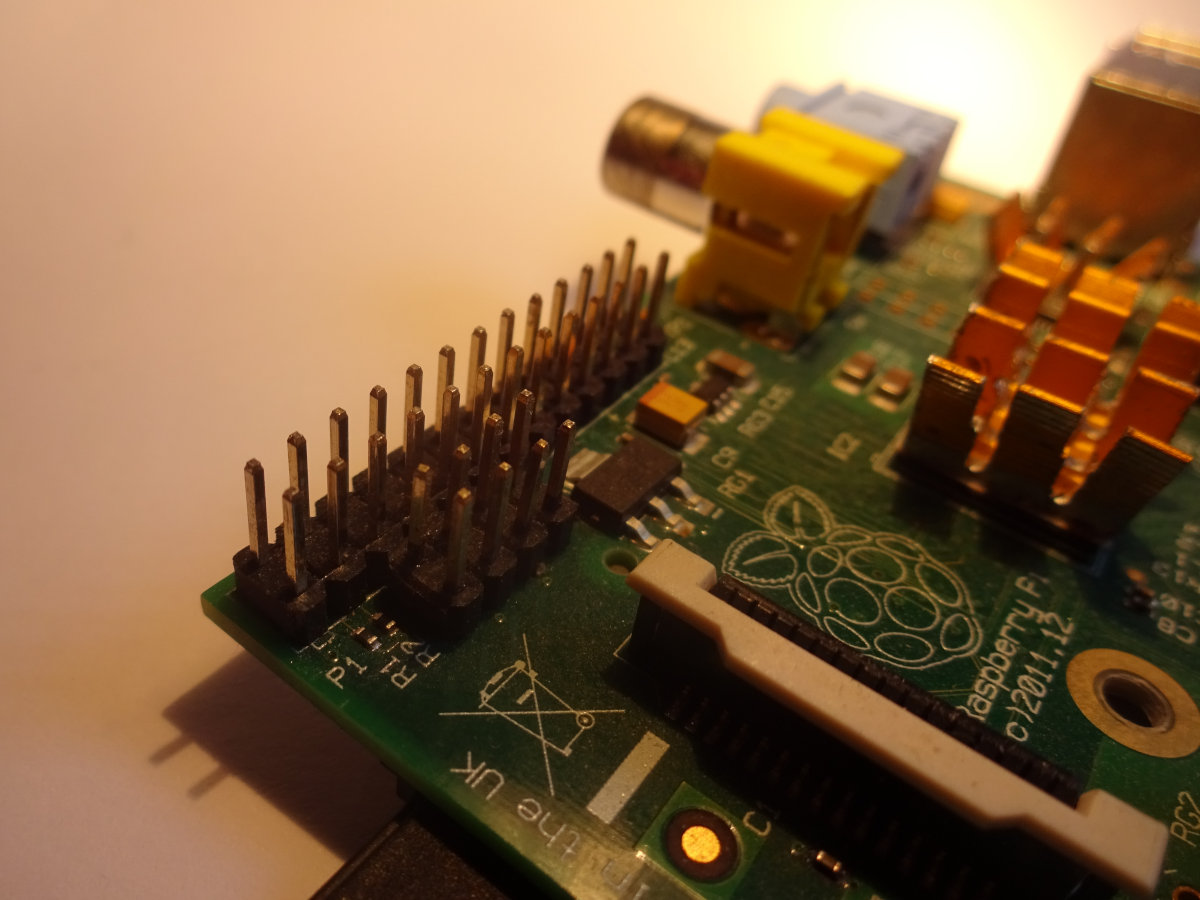

Standardmäßig ist dieser Header allerdings nicht bestückt. Die zusätzlichen 2 mal 4 Pins wurden nachträglich von mir angelötet.
Ausbau des Bierkastens
Neben den einzelnen Tastern muss der Bierkasten um einen Platz für den Raspberry Pi und eine Zuführung der Kabel zu dem SoC erweitert werden.

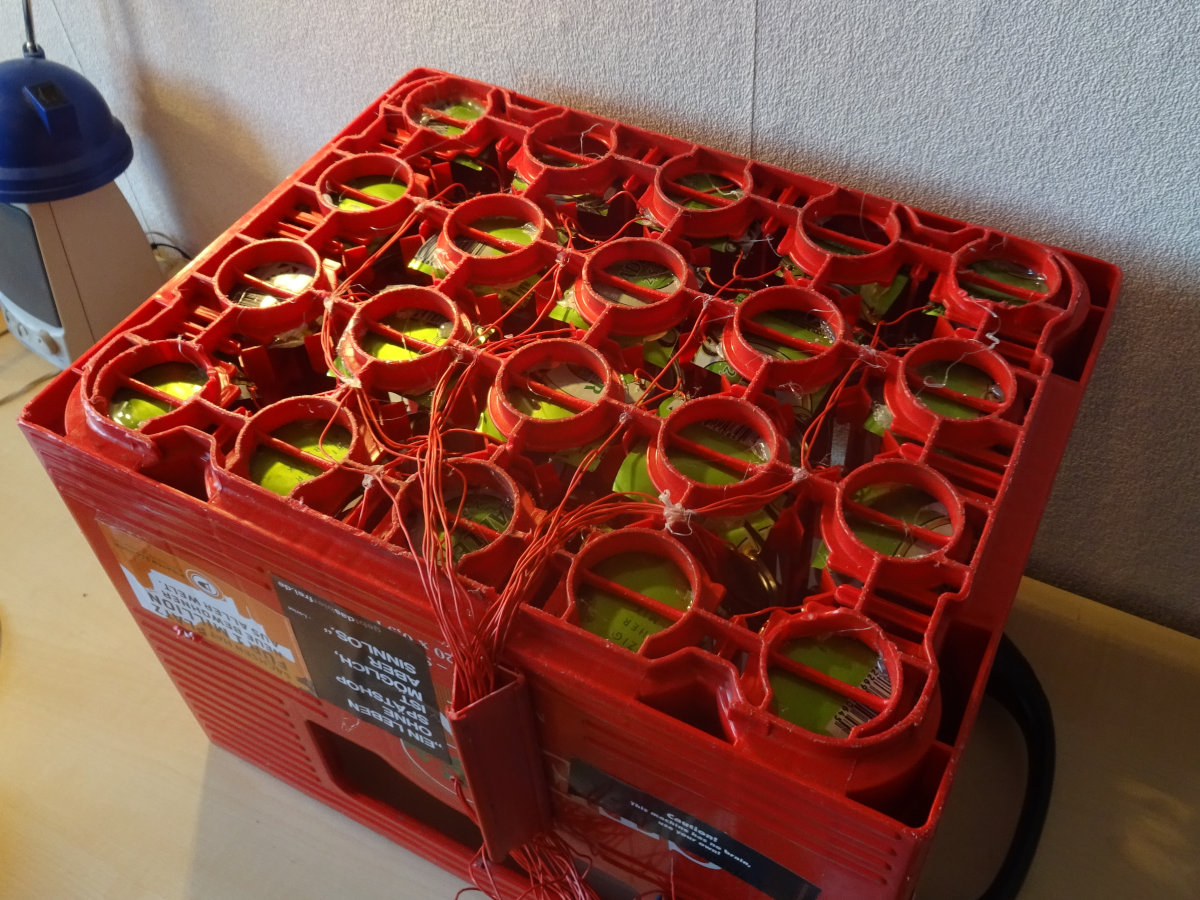

Alle Bodenplatten sind untereinander verbunden und über ein einzelnes Kabel an die Masse des Raspberry Pi angeschlossen. Jedes einzelne bewegliche Elemente der selbst gebauten Taster ist über ein Kabel mit dem Raspberry Pi an der Vorderseite des Bierkastens verbunden.

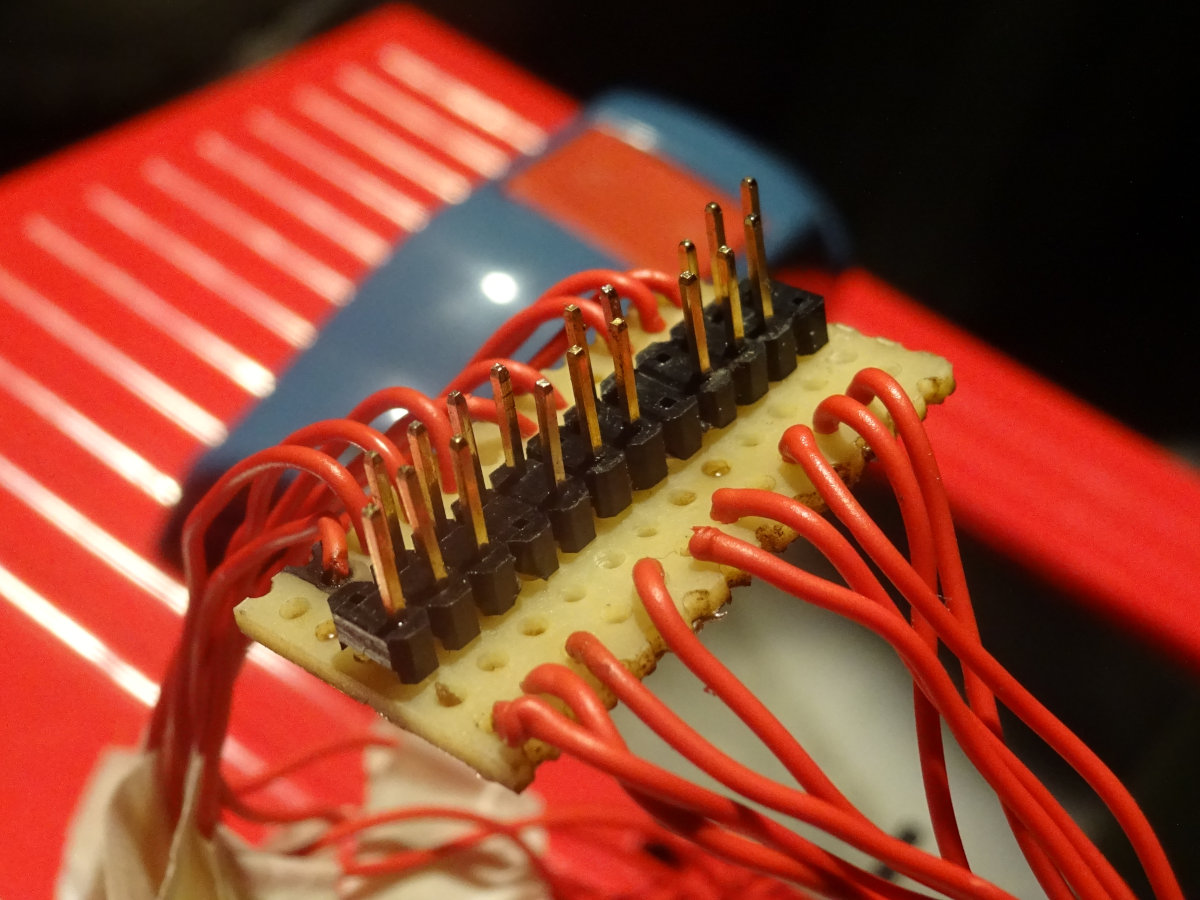

Für der Verbindung der Kabel mit dem P1 Header des Raspberry Pi wird ein IDE Kabel verwendet. Das Verbindungselement für das IDE Kabel ist aus einer Streifenrasterplatine und einer 2 mal 12 Pinleiste selbst gebaut. Die Pins auf dem P5 Header sind hingegen mit Jumperkabeln aus einem alten PC direkt verbunden.

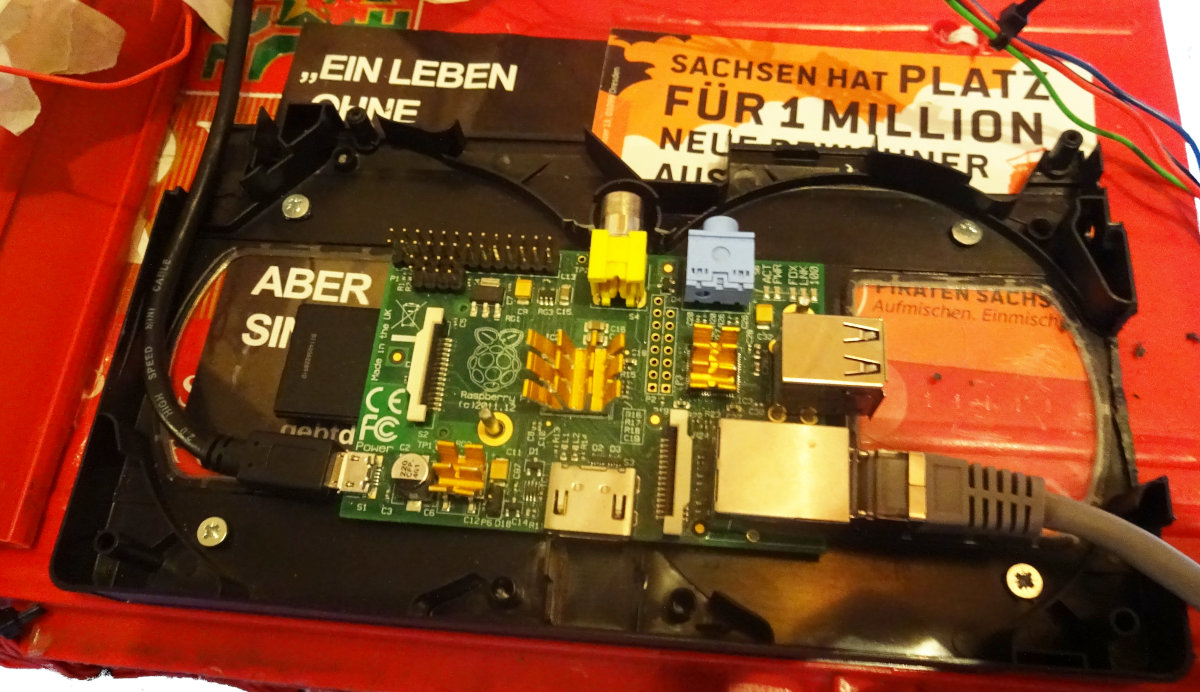

Das Gehirn des Bierkastens - der Raspberry Pi - wird in einer alten Videokassette an der Vorderseite des Bierkastens verstaut. Alte Videokassetten sind Perfekt als Gehäuse für Bastelprojekte geeignet. Sie sind einfach zu beschaffen, bieten genung Platz für alle gängingen Mikrocomputer oder Mikrokontrollerboards und können einfach bearbeitet werden.
Die Stromversorgung des Bierkastens erfolgt entweder über ein Handelsübliches Ladegerät für Smartphones oder eine Powerbank. Wobei es fraglich ist, wie mobil das Gerät mit einer Akkulaufzeit von 15 Stunden an einer durchschnittlichen Powerbank tatsächlich ist.
Auswertung der Daten
Nachdem der Raspberry Pi die Daten über den Füllstand des Bierkastens erfasst, müssen diese Daten auch noch dem Nutzer zugänglich gemacht und grafisch aufbereitet werden.
Der Raspberry Pi selbst exponiert die Daten über eine einfache Webschnittstelle. Diese Webschnittstelle ist in Python2 geschrieben und verwendet den BaseHTTPServer um einen Endpunkt mit den Füllstandsdaten bereitzustellen. Das Skript umfasst Klassen den Füllstand sowohl über die GPIOs des Raspberry Pi als auch einen Port-Expander auszulesen. Der Quellcode des Skriptes ist auf GitHub unter DasBierkastenProjekt/Bierkasten einsehbar.

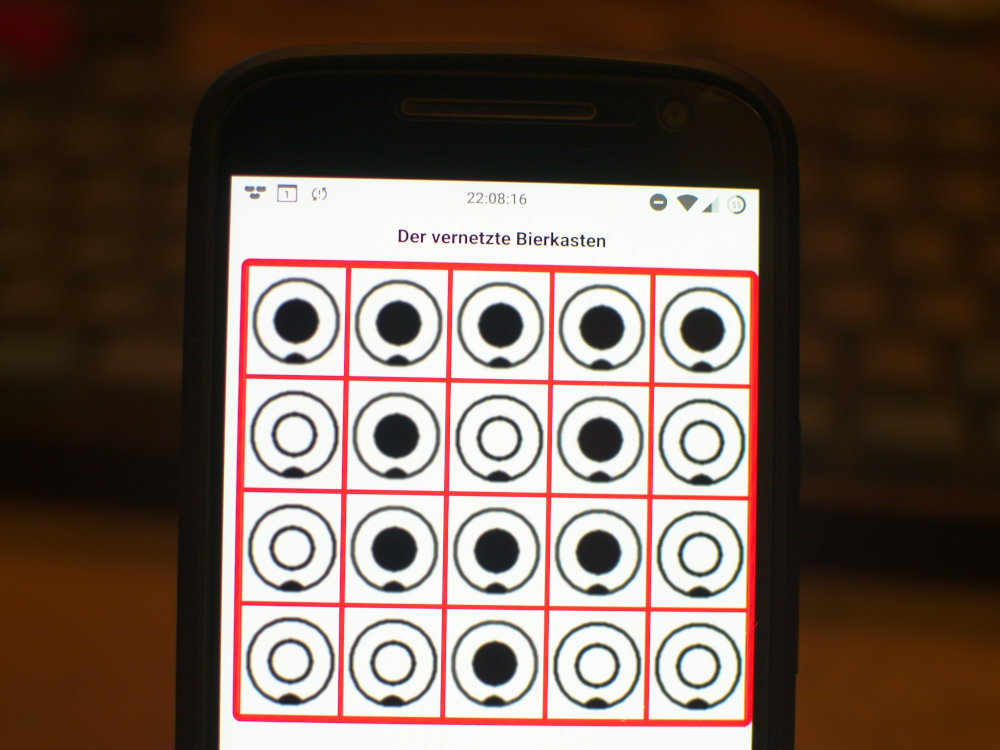

Die exponierten Daten können zum einem im Browser und zum anderen über eine App für Android ausgewertet werden. Die Webanwendung ist PHP basiert und feuert bei jedem Seitenaufruf eine Anfrage an den Endpunkt mit den Füllstandsdaten ab. Um die Nutzung angenehmer zu gestalten wird zusätzlich eine JavaScript Datei eingebunden, welche die Daten in einem Intervall automatisch abfragt.
Das simple Skript zur Darstellung dieser Webanwendung ist ebenfalls auf GitHub einsehbar, in dem Repository DasBierkastenProjekt/DerVernetzteBierkasten-WebApp.

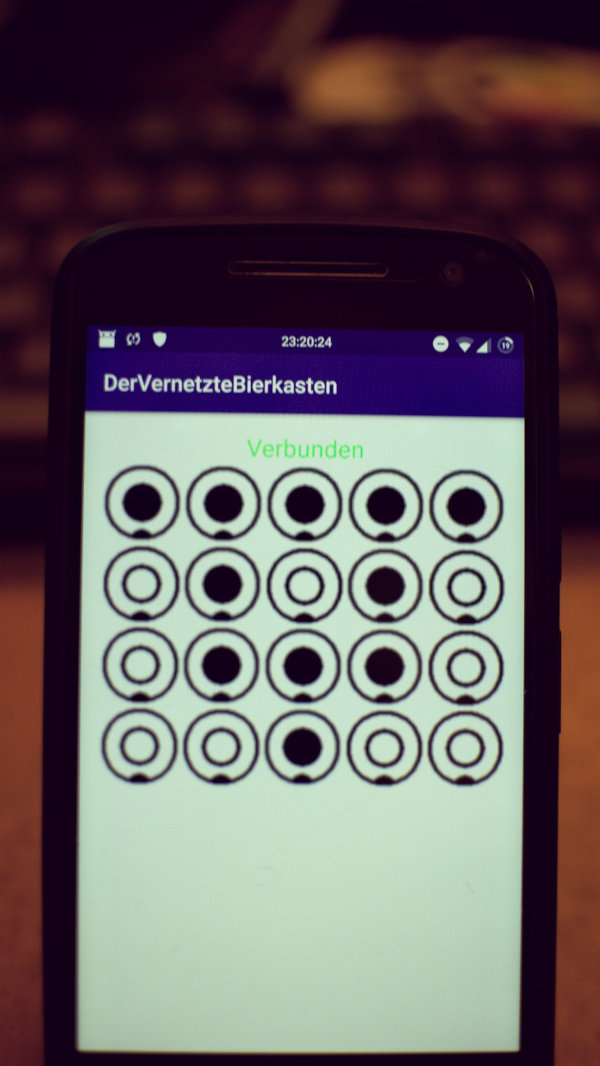

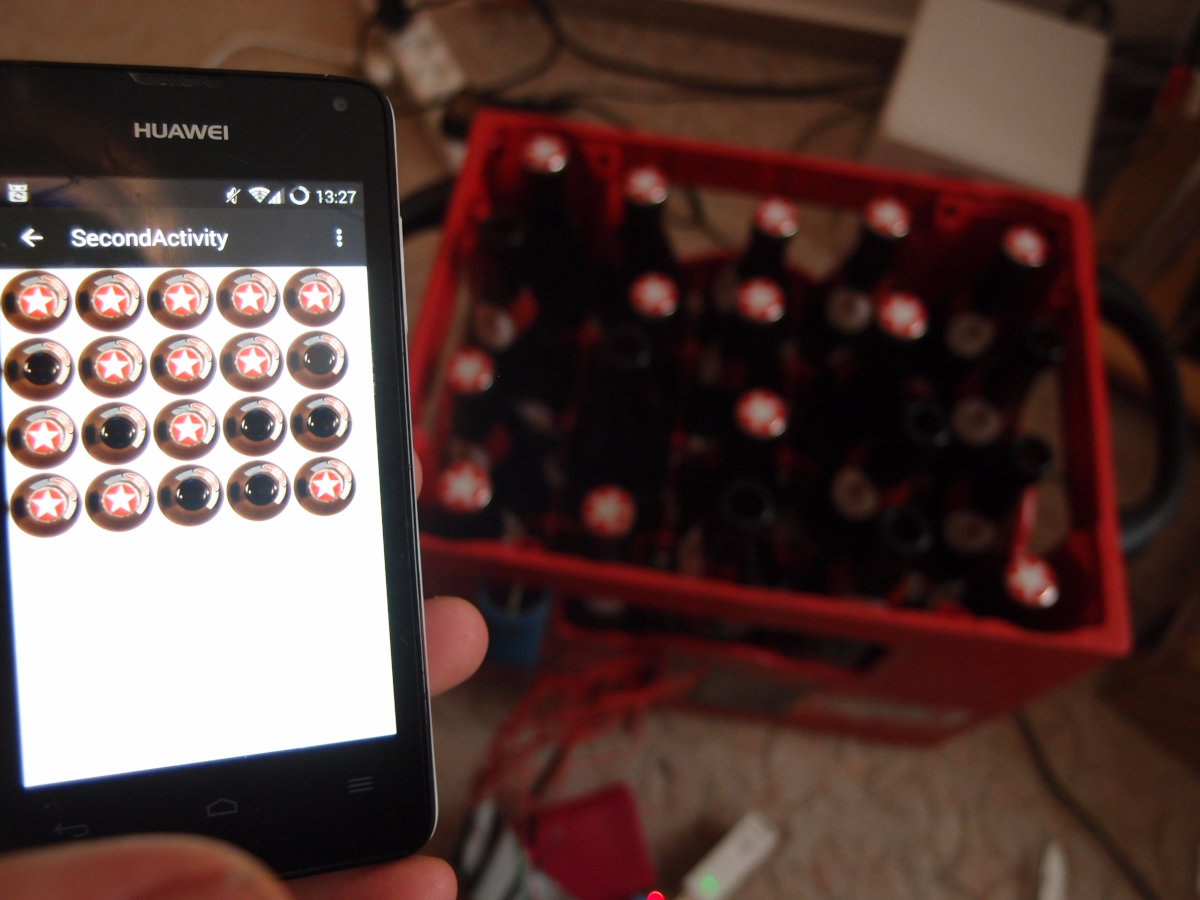

Zu guter Letzt können die Daten auch wie schon auf dem ersten Bild gezeigt mittels einer App für Android angezeigt werden. In der ersten Version der App waren Bilder von Sternburgflaschen mit und ohne Deckel inbegriffen, um den Füllstand des Kastens darzustellen. Um Probleme mit Urheberrechtsverletzungen zu vermeiden habe ich diese Bilder durch simple Zeichnungen ersetzt und als Gimmick die Möglichkeit eigene Bilder von Flaschen aufzunehmen hinzugefügt.
Der Quellcode der App ist ebenfalls auf GitHub einsehbar, in dem Repository DasBierkastenProjekt/DerVernetzteBierkasten-Android.
Öffentliche Rezession
Auf Anraten eines Freundes habe ich ein Bild des Projektes auf die Pinnwand der Sternburg-Facebookseite gepostet. Das Social-Media-Team von Sternburg war von dem Projekt so angetan, dass es später öffentlich auf deren Seite geteilt wurde (Achtung, Link auf Facebook, Login erforderlich).
